Firmware e app Android

X6100 Link

Il mio firmware per lo Xiegu X6100, con un'app Android che lo accompagna. Modi digitali direttamente nella radio, DX cluster sul waterfall e una schermata apposta per SOTA e POTA.

Xiegu X6100FT8/FT4SOTA/POTAAndroidCLinux embedded
Sito ufficiale → Scarica il firmware GitHub Guida App Android

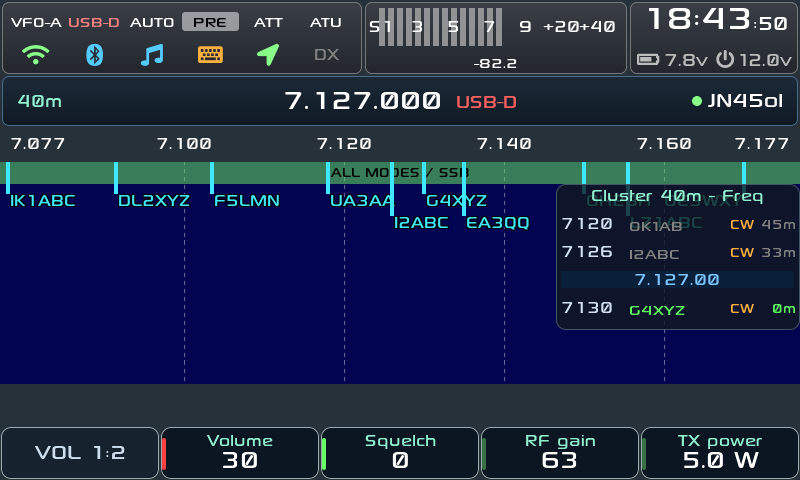

Xiegu X6100 con il firmware X6100 Link: schermata principale con spettro e waterfall
Xiegu X6100 con il firmware X6100 Link: schermata principale con spettro e waterfall

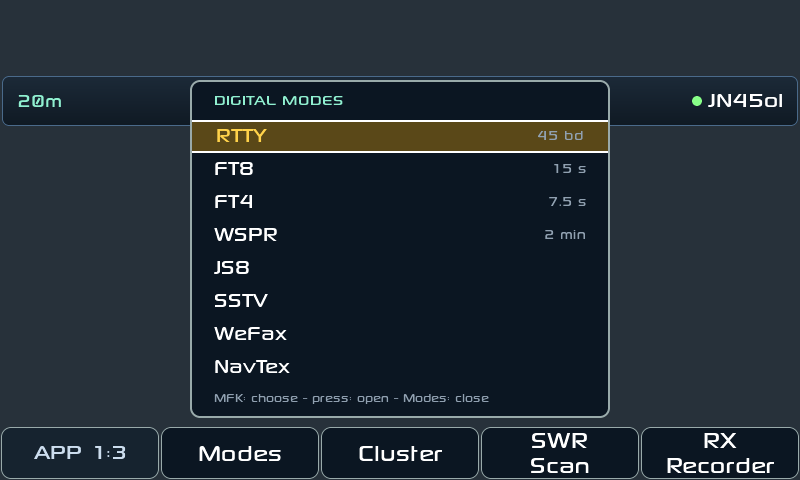

Il menu dei modi digitali: FT8, FT4, JS8, WSPR, SSTV, WeFax, NavTex, RTTY, CW
Il menu dei modi digitali: FT8, FT4, JS8, WSPR, SSTV, WeFax, NavTex, RTTY, CW

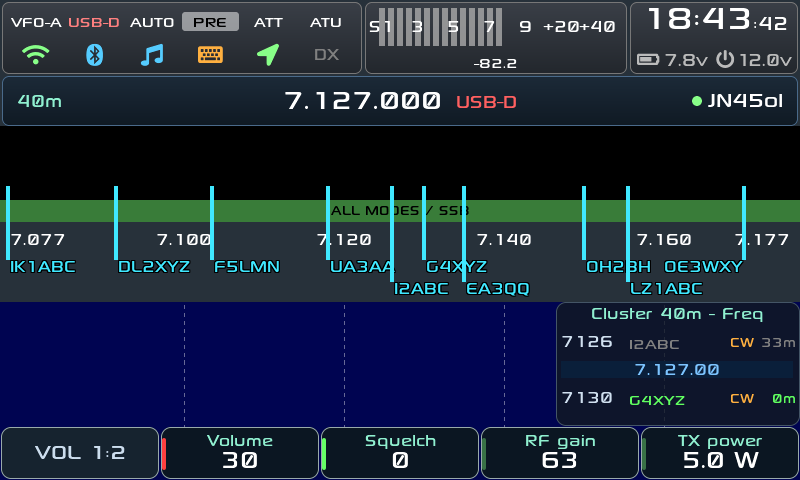

DX cluster sul waterfall, con la colonna degli spot attorno al VFO
DX cluster sul waterfall, con la colonna degli spot attorno al VFO

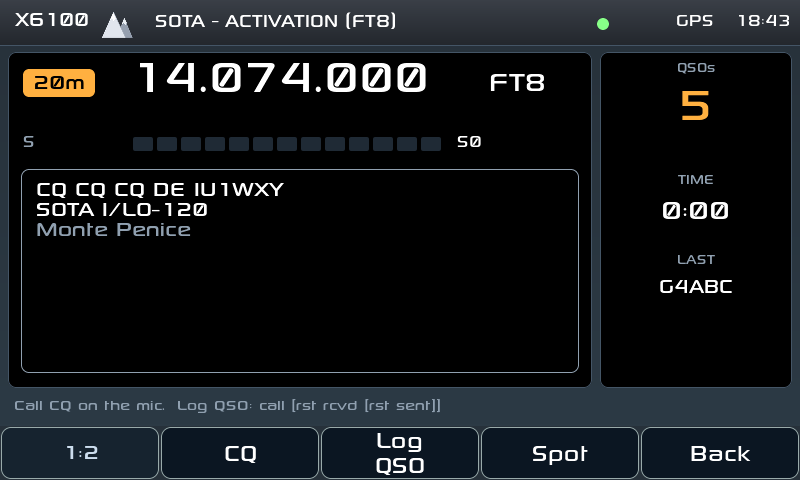

Field Ops: attivazione SOTA/POTA in corso
Field Ops: attivazione SOTA/POTA in corso

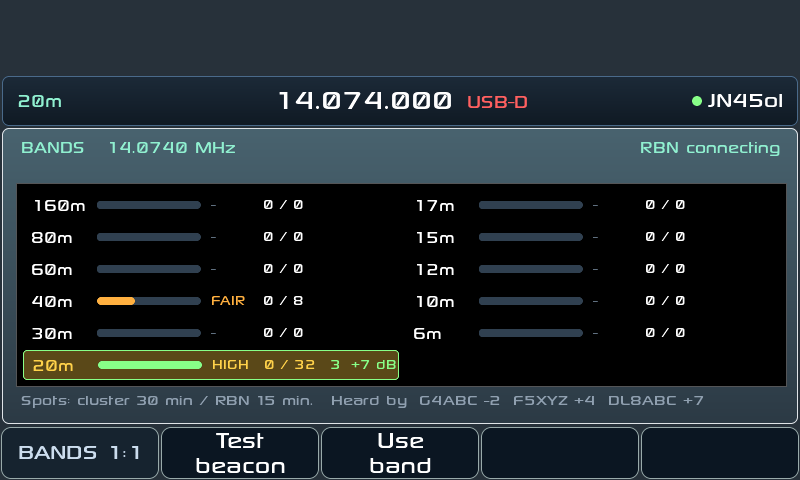

Bands: attività per banda da 160 a 6 m dal cluster e dal Reverse Beacon Network
Bands: attività per banda da 160 a 6 m dal cluster e dal Reverse Beacon Network

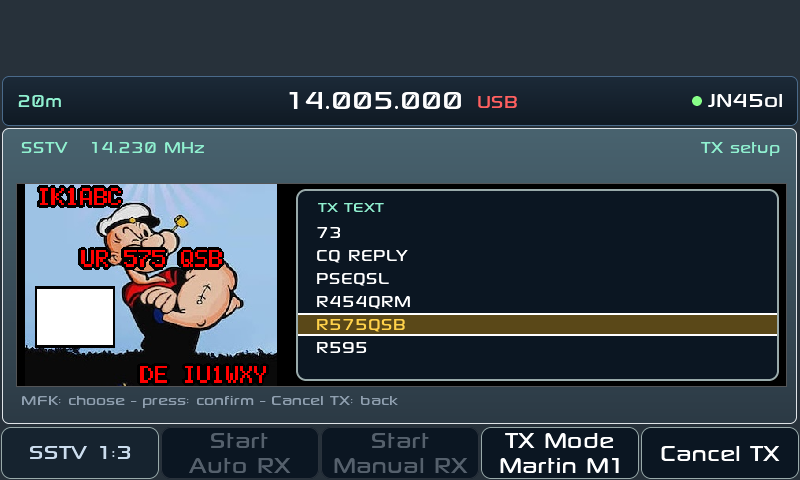

Trasmissione SSTV dalla radio
Trasmissione SSTV dalla radio

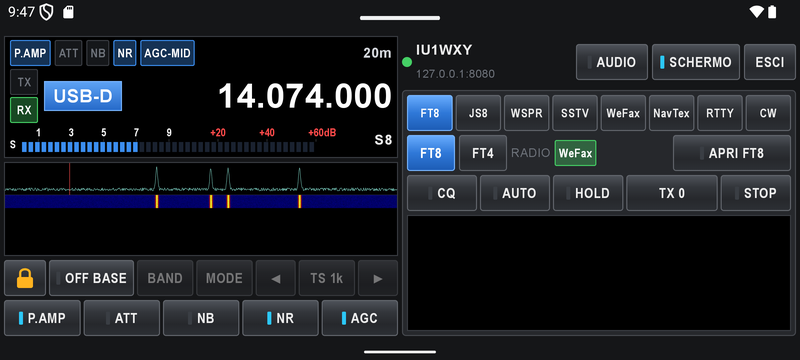

App X6100 Link per Android: FT8 in orizzontale
App X6100 Link per Android: FT8 in orizzontale

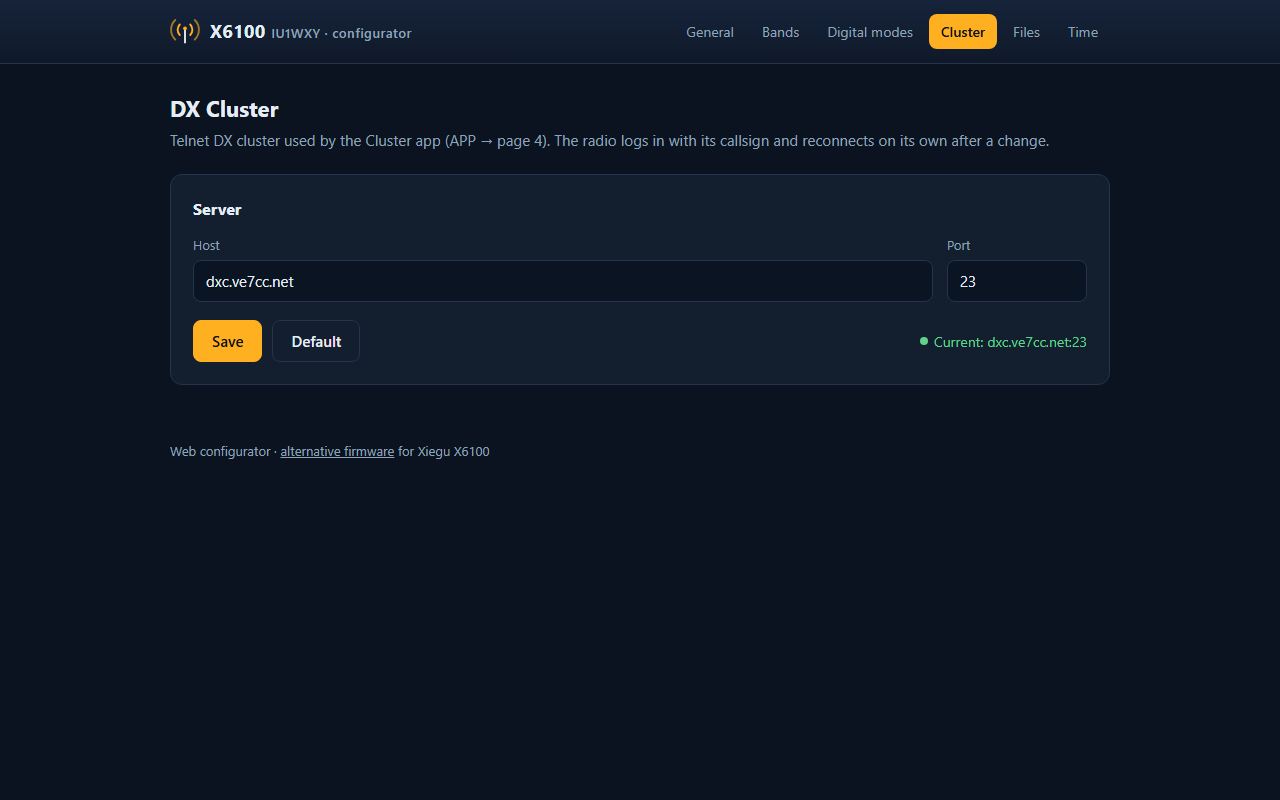

Il web server della radio: DX cluster dal browser
Il web server della radio: DX cluster dal browser

X6100 Link è il firmware che sto scrivendo per lo Xiegu X6100, insieme a un'app Android che si collega alla radio via WiFi. Il firmware va benissimo anche da solo; l'app serve a usare la radio dal telefono.

È ancora in beta e ci lavoro quasi tutti i giorni, quindi qualcosa può non andare. Se trovi un problema segnalamelo su GitHub: mi aiuta tantissimo.

I modi digitali, direttamente nella radio

FT8, FT4, JS8 (anche APRS), WSPR, SSTV in ricezione e trasmissione, WeFax, NavTex, RTTY e CW. Tutto gira sulla radio: niente PC e niente cavi audio. Il decoder CW se la cava fino a circa 0 dB di SNR.

Il DX cluster sul waterfall

I nominativi degli spot compaiono sopra il waterfall, sulla loro frequenza. A fianco c'è anche una colonna con gli spot vicini al VFO. Puoi filtrare per modo, banda o POTA/SOTA, mettere degli allarmi e saltare su uno spot girando la manopola.

Field Ops, per SOTA e POTA

È una seconda schermata pensata per il portatile: riquadri grandi, scritte grandi, si usa anche con i guanti. Capisce da sola su che vetta o in che parco sei, anche senza campo, perché l'elenco di tutte le referenze si scarica una volta via WiFi e poi resta sulla scheda.

Da lì chiami CQ (in CW, o in SSB con il tuo CQ registrato), logghi i QSO in ADIF con la referenza già dentro e, per POTA, ti spotti da solo su pota.app. Se spegni o cambi batteria a metà attivazione, riparte da dove eri rimasto.

Bands: chi mi sente?

Una pagina che mostra banda per banda, da 160 a 6 m, quanta attività c'è adesso secondo il cluster e il Reverse Beacon Network. C'è anche un beacon di prova: manda TEST DE <call> in CW e dopo un minuto vedi quali skimmer ti hanno sentito e con che segnale. Utile per capire se l'antenna esce prima di chiamare CQ.

L'app per Android

Con l'app hai la radio in mano: spettro e waterfall (tocchi per sintonizzare), frequenza, modo, filtri, potenza e l'audio di ricezione sul telefono. Dal telefono puoi usare anche tutti i modi digitali, compresa la trasmissione: per esempio puoi mandare in SSTV una foto appena scattata.

C'è un logger con la ricerca su QRZ.com mentre scrivi il nominativo, e quando la radio entra in Field Ops l'app passa da sola alla pagina SOTA/POTA. Se la radio non ha il GPS, gli passa quello del telefono.

Niente account e niente cloud: l'app parla solo con la tua radio. Arriverà presto su Google Play e funziona solo con questo firmware, non con quello originale Xiegu.

Il resto

Nella radio c'è un piccolo web server, con una pagina per ascoltare da remoto (solo ricezione), la galleria e i backup. wfview la vede come un IC-705 in rete, e funzionano CAT, cuffie e tastiere Bluetooth. Ci sono anche diversi temi grafici, tra cui uno chiaro per leggere al sole, e puoi farti il tuo.

Come si installa

  • Scarica l'immagine e decomprimila
  • Scrivi il file .img su una microSD con balenaEtcher, Raspberry Pi Imager o Rufus
  • Metti la scheda nella radio e accendi
  • In Settings → General → STATION imposta nominativo e locatore, in Settings → Wireless il WiFi

Attenzione: scrivere una nuova immagine cancella impostazioni, log e immagini salvate sulla scheda. Prima copiati /mnt sul PC, oppure usa la pagina Backup del web server. Ti consiglio anche un baseband patchato (x6100_base_patch) r13 o successivo.

Grazie

Questo lavoro sta in piedi su quello di Oleg Belousov R1CBU, Georgy Dyuldin R2RFE, di 1KO125 di Hany El Imam / TheMurusTeam e di tutta la comunità X6100. Grazie a Fabio IN3FOB per il beta testing, e a Leo CT7AUE, Angelo IU2VWK, Gianluca IW5DUA ed Emilio IU8QTM per la pazienza, il tempo e i consigli.
